Webbasierter SDR für SDRplay RSP1A und RSP1B

Dieses Projekt bietet eine webbasierte Software-Defined-Radio (SDR)-Benutzeroberfläche für die SDRplay RSP1A- und RSP1B-Geräte. Die Anwendung ist sowohl auf Desktop- als auch Mobilgeräten zugänglich und läuft auf Linux-Systemen für x86- und ARM-Architekturen. Damit eignet sie sich für PCs und Einplatinencomputer (SBCs) wie Raspberry Pi, Odroid und andere.

• Plattformkompatibilität: Läuft auf Linux x86 und ARM.
• Gerätekompatibilität: Unterstützt PCs und SBCs (z. B. Raspberry Pi, Odroid).
• Browserzugang: Funktioniert mit jedem modernen Webbrowser.
• Netzwerkzugang: Nutzt einen WebSocket auf Port 9001 (Portweiterleitung erforderlich für Internetzugang).
• Frequenzbereich: Deckt alle Amateurfunkbänder von 630m bis 70cm ab, einschließlich des 27-MHz-CB-Bandes und des 446-MHz-PMR-Bandes.

Öffnen einen Webbrowser URL: sdr.db0sl.de

• Rufzeichen eingeben: Gebe Dein Rufzeichen ein, um dich zu identifizieren.
• Band und Modus auswählen: Wähle ein Band und einen Betriebsmodus aus.
• Audio aktivieren: Schalte Audio ein, um in Echtzeit zuzuhören.
• Frequenz auswählen:
  1. Der obere Wasserfall zeigt das gesamte Band; klicke darauf, um eine grobe Frequenz auszuwählen.
  2. Der untere Wasserfall bietet eine vergrößerte Ansicht von ±24 kHz um die ausgewählte Frequenz für Feinabstimmungen.
• Feinabstimmung: Verwende das Mausrad für präzise Frequenzanpassungen (siehe Anweisungen unterhalb des Wasserfalls).

Da der SDRplay RSP1A/B jeweils nur ein Band gleichzeitig empfangen kann, gilt das ausgewählte Band für alle aktiven Nutzer. Die Bandauswahl ist eingeschränkt, wenn mehr als ein Nutzer eingeloggt ist. Ist nur ein Nutzer aktiv, kann dieser die Bänder frei wechseln.

Bis zu 20 Nutzer können gleichzeitig innerhalb eines ausgewählten Bandes empfangen, wobei jeder Nutzer seine individuelle Frequenz innerhalb dieses Bandes wählen kann.

Das Gehäuse wurde von DL1EV gefertigt, lackiert und mit Laser beschriftet

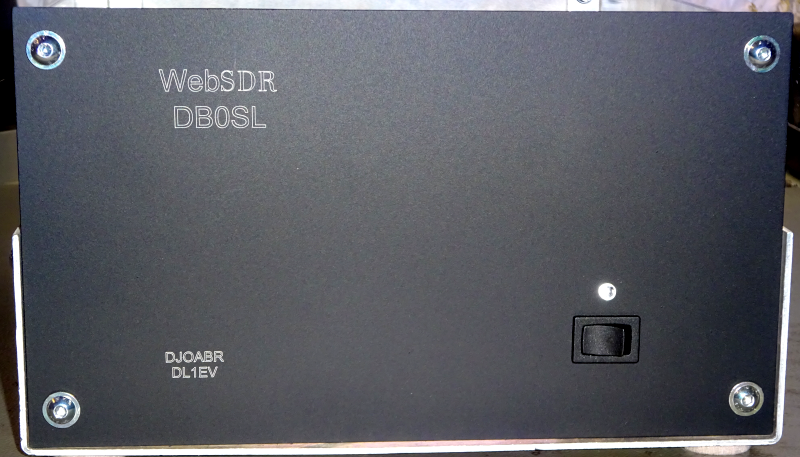

Frontseite:

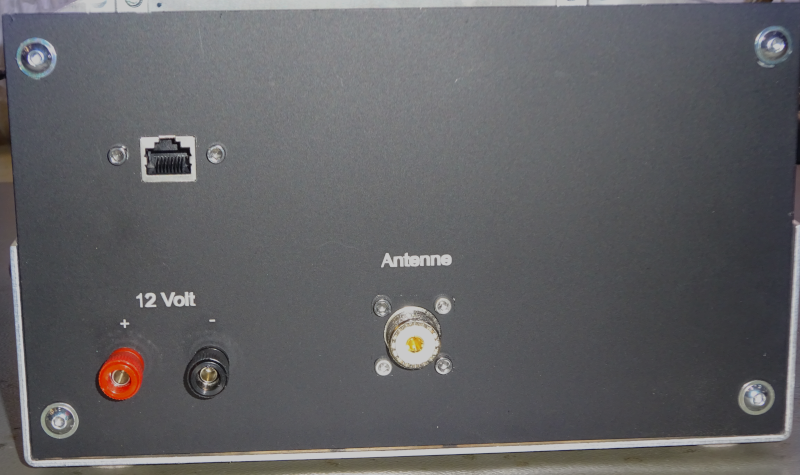

Rückseite:

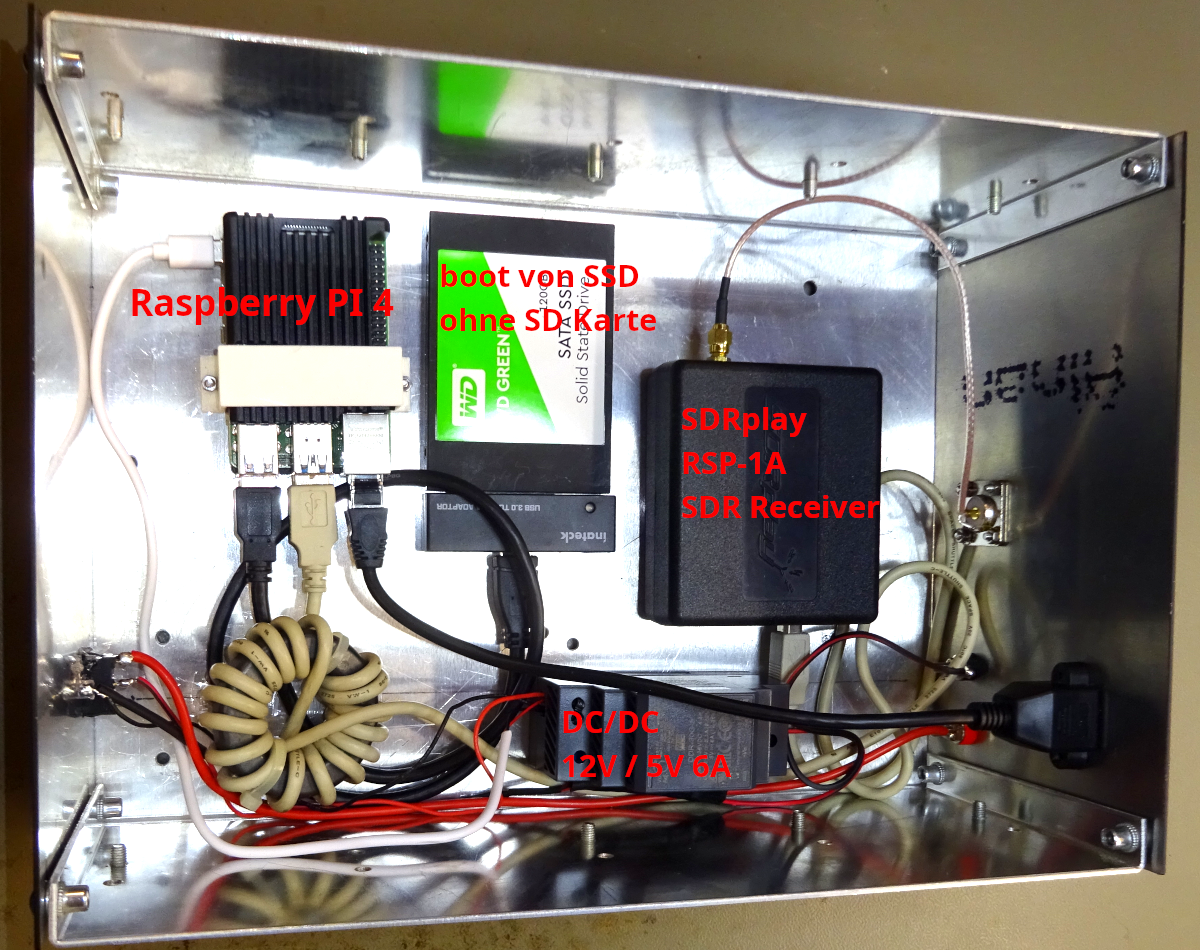

Innen:

Rechner: Raspberry PI 4 mit 2GB Ram und 120GB SSD

SDR: SDRplay RSP1A

Stromversorgung: Meanwell 8-24V auf 5,1V DC/DC Konverter

der Raspi arbeitet ohne SD Karte. Das aktuelle Raspberry PI OS und der Bootloader erlauben das Booten von verschiedenen Quellen, unter anderem von einem USB-Laufwerk, was hier benutzt wird. Damit umgeht man die lästigen Probleme mit defekten SD Karten.

Der Raspi ist auf DHCP eingestellt, bekommt seine IP Adresse also vom Router.

Zusätzlich baut der Raspi einen VPN Tunnel zu www.db0sl.de auf, wo der SDR Stream dann auf der Subdomain: sdr.db0sl.de zur Verfügung gestellt wird.

die SDR Software wurde von DJ0ABR eigens für die Anwendung am DB0SL völlig neu geschrieben.

Der Quellcode befindet sich auf Github:

https://github.com/dj0abr/WebSDR
