für die Verbindung des DR-1X Repeaters mit dem PC (auf dem SVXlink für das FM Funkentz läuft) muss eine Soundkarte umgebaut werden.

Die ursprüngliche Idee stammt von hier: Marrold's Blog

wird brauchen einen hohen Pegel und eine PTT Steuerung, beides wird durch diesen Umbau einer CM108 USB Soundkarte gemacht. Auf das Poti hab ich verzichtet, da das DR-1X sowieso den Maximalpegel benötigt.

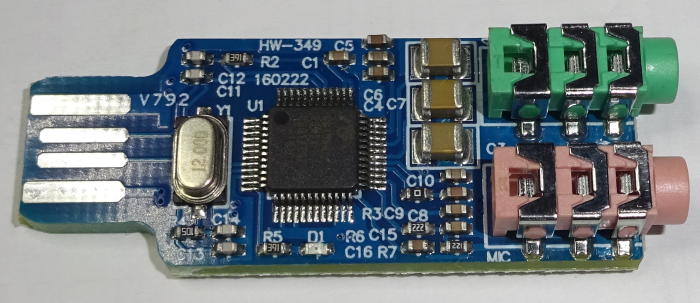

• Originalplatine CM108

• Entfernen der grünen und rosa Klinkenbuchse

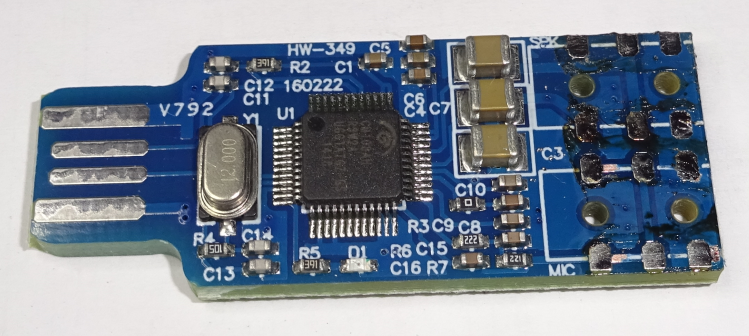

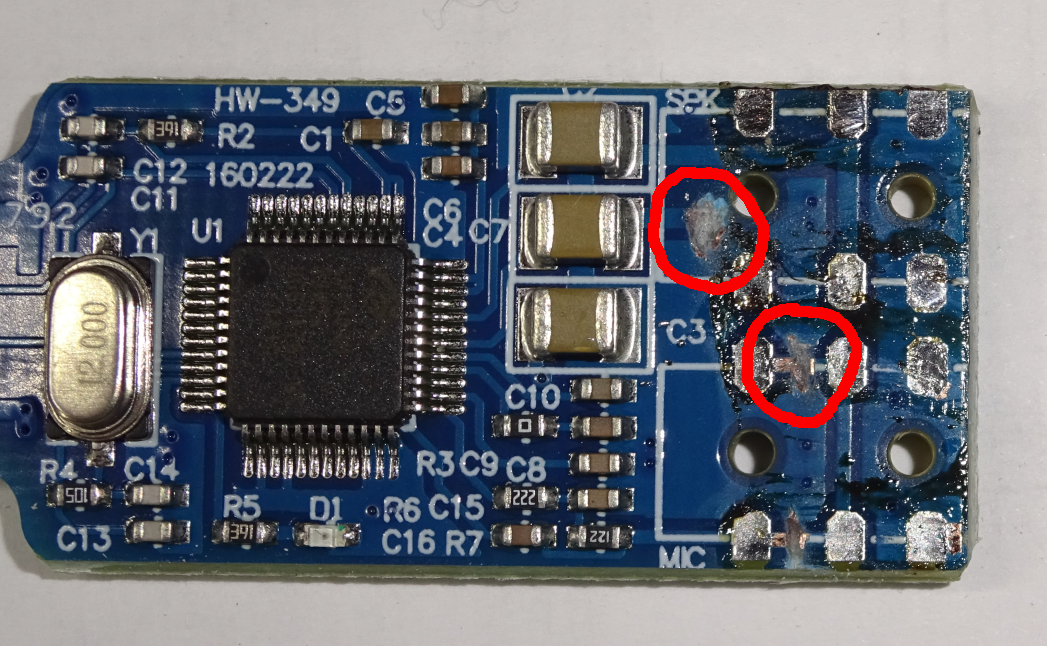

• drei Leiterbahnen durchtrennen, eigentlich reichen die zwei oberen

• zwei Vorspannungswiderstände entfernen, diese wurden benutzt um eine Elektretmicro zu speisen

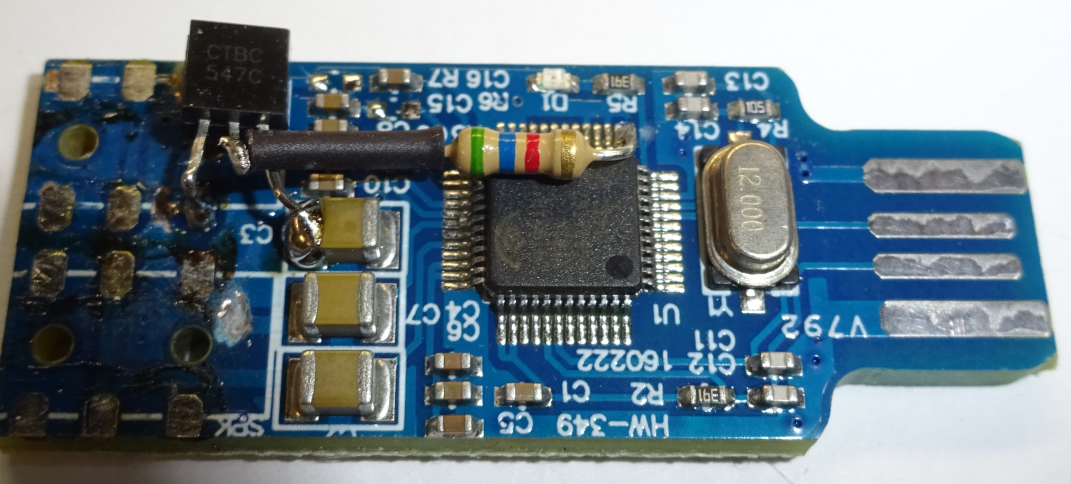

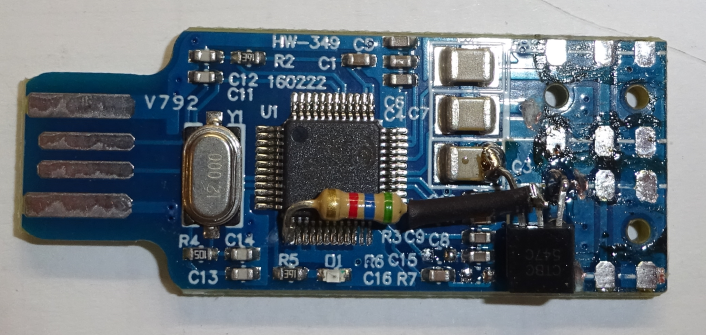

• Transistor BC547 anlöten, der mittlere Anschluss (Basis) bleibt noch frei

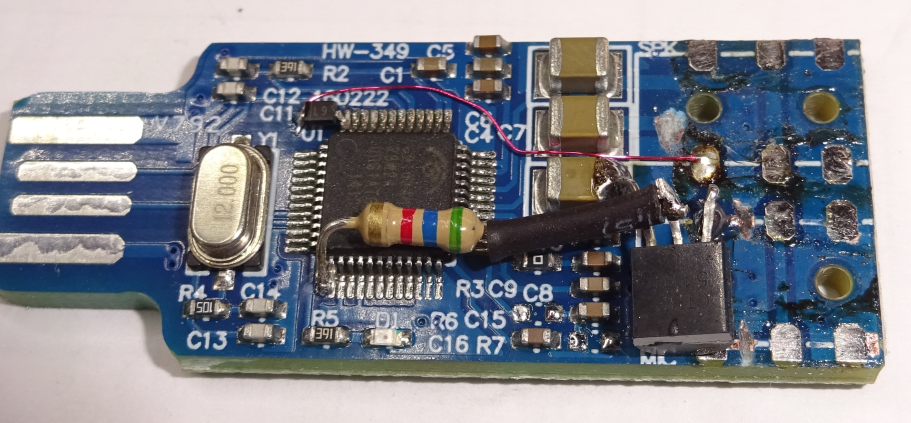

• Einbau eines 4k7 Widerstands

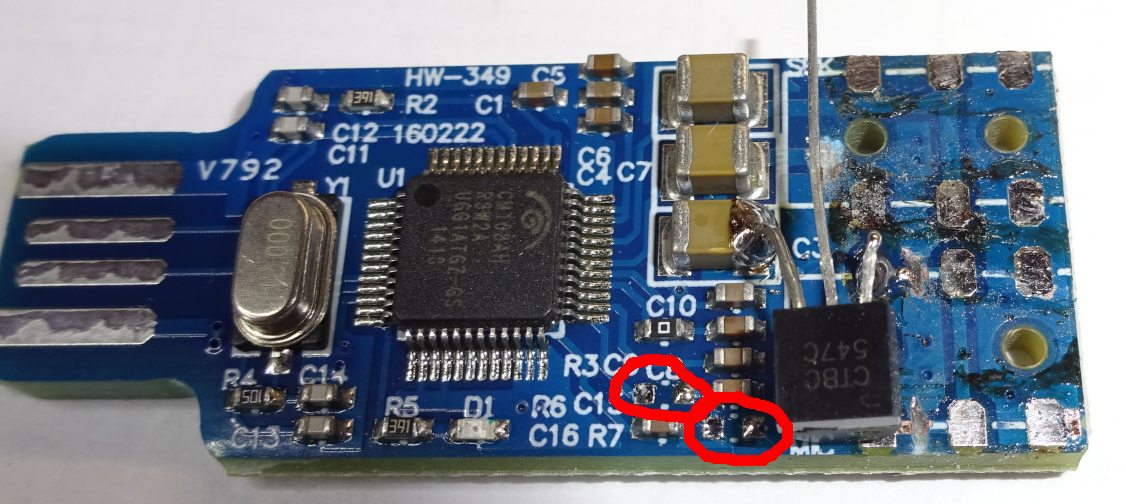

• Einbau einer Schottkydiode (BAT43, BAT54 o.ä.), Anode zum Chip, Kathode zum Anschluss

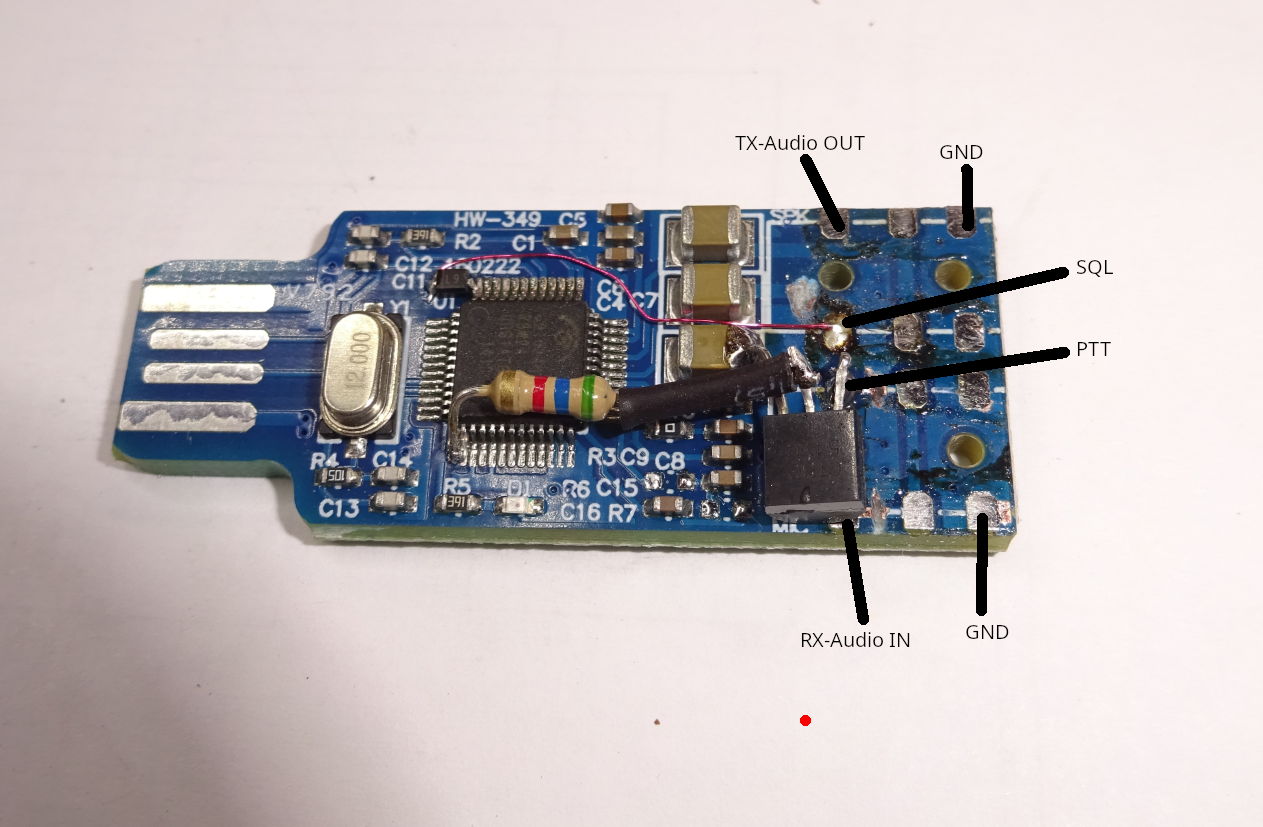

Der Umbau ist jetzt fertig, die Anschlüsse sind wie folgt:

Anschluss des 15pol, 3reihigen, Steckers am DR-1X Repeaters.

Hier die Sicht auf die Lötseite des benötigten Stecker:
