P5.6 (GPIO31) ist über einen BC237 an rot (EXT PTT) angeschlossen und steuert die PTT des Repeaters.

Der Repeater gibt an „Programmable I/O 5“ ein Squelch (programmiert im VXR9000) aus, dieses wird über einen BC548 im Pegel auf 3,3V angepasst und geht am Raspi an P5.5 (GPIO-30).

Gelb (RXD LOW) geht über 10uF zur Soundkarte Mic-Anschluss

Schwarz (TX AF IN) geht über 10uF zur Soundkarte LS-Anschluss

die Remote Steuerung geht auf ein 12V Relais.

die Kontakte dieses Relais verbinden VXR9000 Pin 19 (Programmable I/O 0) mit Masse.

Beim Schließen geht das Relais auf Kanal 2 hat dann 25Watt. Das war für kurzzeitig zum probieren für Rundspruch. Normalerweise nicht benutzt

die Türen haben einen Schleifkontakt: Tür-offen: Kontakt ist zu.

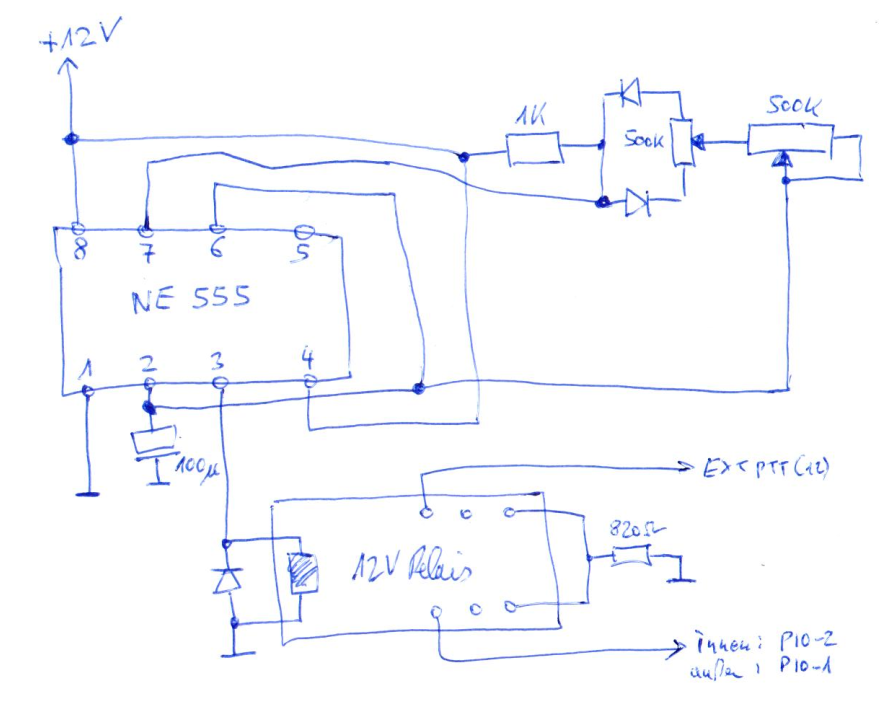

Die Kontakte hängen an +12V und wenn sie geschlossen sind versorgen sie je einen Zeitgeber (Multivibrator mit ein paar Sekunden Zykluszeit).

Diese beiden Multivibratoren haben ein Relais, welches alle paar Sekunden auf und zu geht. Dieses Relais steuert programmierbare Eingänge des VXR9000 an: Es verbindet den EXT PTT Anschluss sowie die prog.IOs 2(Innentüre) und 1(Außentüre) mit GND (über einen Schutzwiderstand)

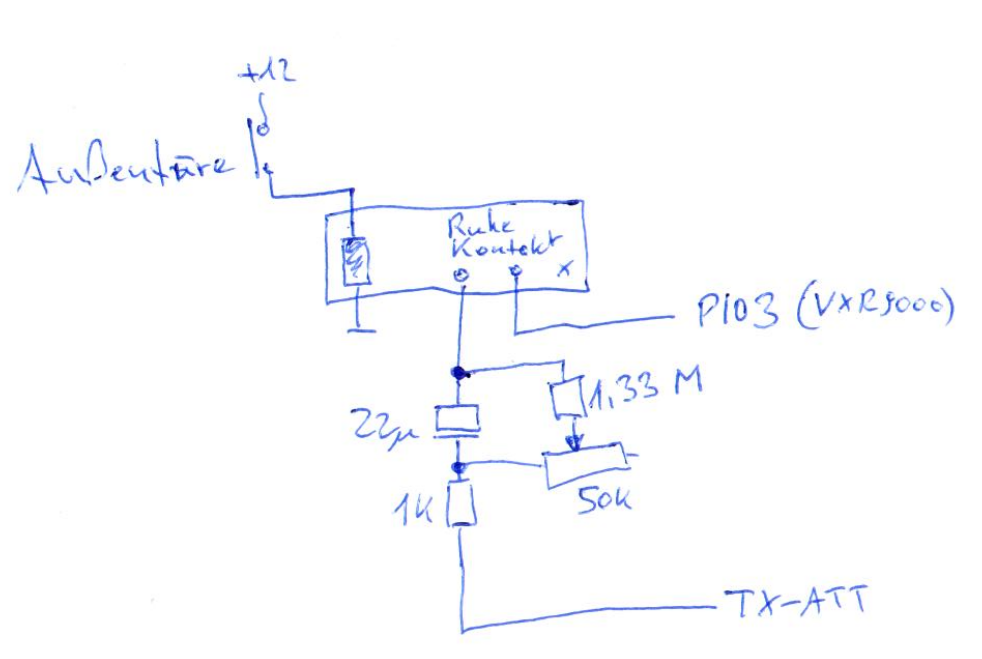

Für die CW-Kennung gibt es noch eine Zusatzschaltung. Ist die Außentüre geschlossen, so ist diese RC Schaltung über den Ruhekontakt des Relais aktiv. Damit soll das Relais alle ca. 10min getriggert werden um die CW-Kennung abzuspielen.

Wenn die Außentüre geöffnet wird so schließt ein Relais und diese RC Schaltung geht außer Betrieb.
