empfohlenes Material: PLA, Schichtdicke 0,2mm
Stützen sind keine erforderlich.
Hier sind die STL Dateien für das Gehäuse und den Deckel:

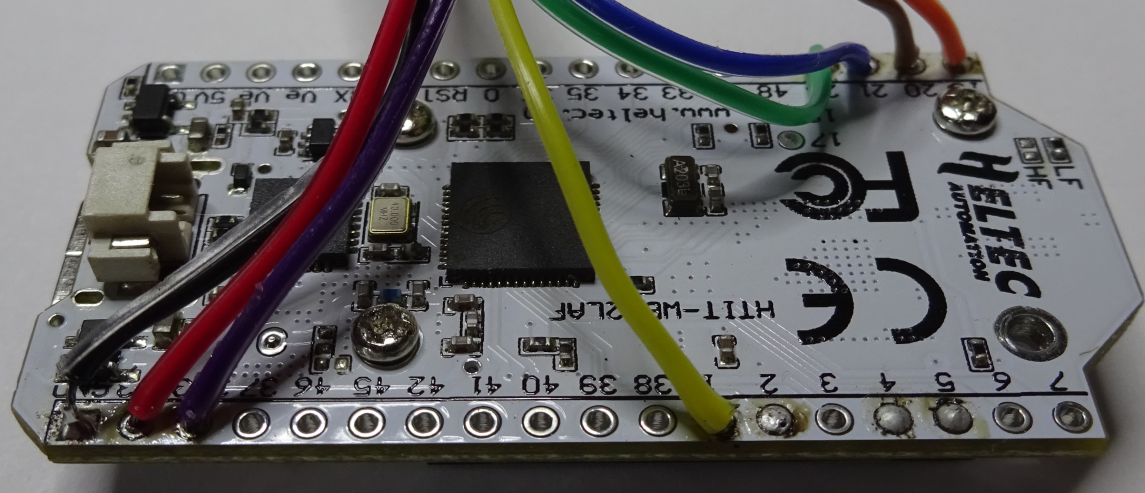

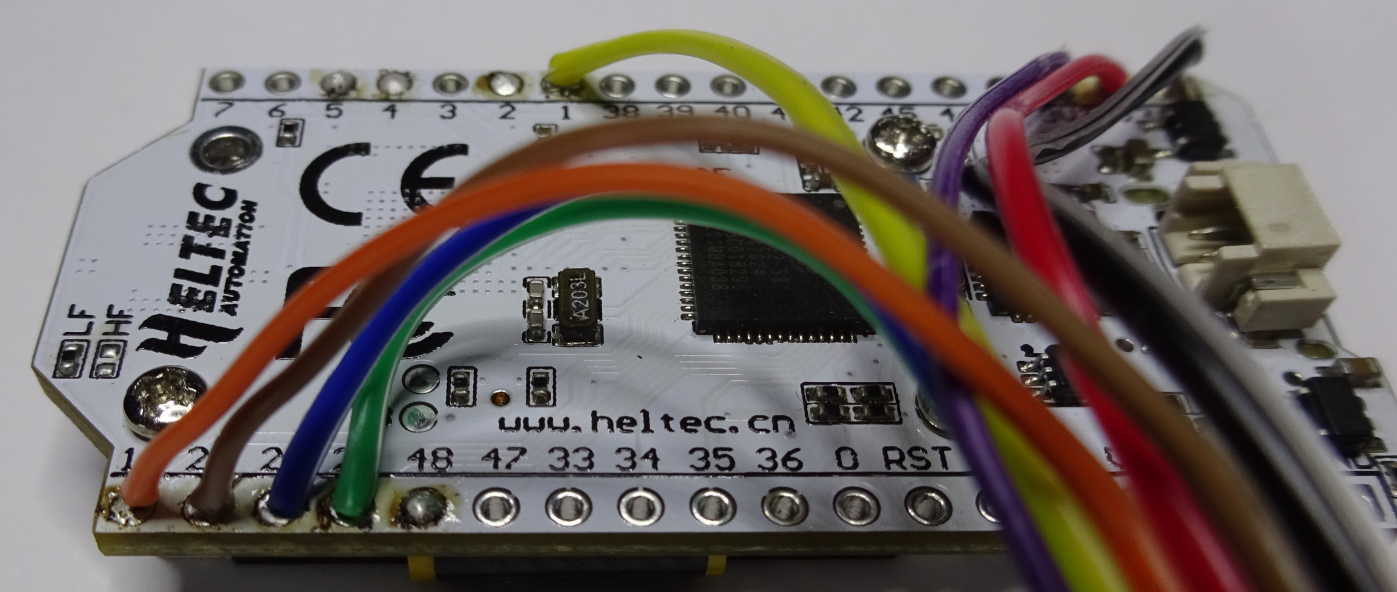

Auf die Unterseite der Heltec Platine werden verschiedenfarbige Drähte angelötet, diese dienen zum Anschluss des TFT Displays. Am besten verschiedenfarbige dünne Drähte. Die Farben kann man natürlich selbst wählen, ich habe diese Farben verwendet:
Funktion | Farbe | Pin-Nummer |
LED | violett | 3V3 |
SCK | braun | 20 |
SDI (MOSI) | orange | 19 |
DC | gelb | 1 |
RESET | blau | 21 |
CS | grün | 26 |
GND | schwarz | GND |
VCC | rot | 3V3 |
Vor dem Einbau der Heltec Platine steckt man das U.Fl Antennenkabelkabel auf die kleine Buchse (neben Beschrifting V3).
Jetzt wird die Platine mit dem Display nach unten in den passenden Rahmen gelegt. Der USB Stecker schaut durch das Loch im Gehäuse.
