Platine mit ESP32 Prozessor, einfachem OLED Display und LoRa Empfänger: Heltec LoRa Wifi V3 (433 MHz Version)

diese Platine findet man bei den üblichen Versandhäusern im Internet sehr leicht. Bitte unbedingt darauf achten dass ihr die 433 MHz Version bestellt (es gibt die baugleichen Platinen auch für 868 oder 915 MHz, was wir aber nicht brauchen können).

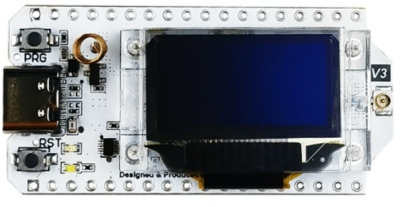

so sieht die Platine aus. Auf Amazon wird sie meist unter dem Namen irgendwelcher anderen Hersteller angeboten, aber es ist trotzdem immer diese gleiche Platine, die man im Bild sehen kann.

Beispiel Link: Heltec LoRa Wifi V3

beim Suchen beachten:

• 433 MHz Version
• Ausführung V3 (steht neben dem Antennenstecker)

die Platine hat einen U.fl Antennenstecker (kleiner Blechstecker). Um eine Antenne anzuschließen benötigen wir einen Adapter U.fl auf SMA.

Suchbegriff im Internet: U.fl zu SMA, oder IPEX zu SMA. Bitte keinen R-SMA, sondern einen normalen SMA.

Beispiel Link: Ufl zu SMA

wir brauchen eine 70cm Antenne mit SMA Stecker. Das Internet ist voll von diesen Antennen und sie haben alle eins gemeinsam: sie taugen zu nichts und sind bessere Dummyloads. Wir müssen so eine Antenne selbst bauen, was sehr einfach ist.
Dazu benötigen wir nur einen SMA Stecker und ein Stück Draht.

Beispiel Link für den SMA Stecker: SMA Stecker

dazu braucht man nur noch ein Stück Draht, was jeder zuhause haben sollte.

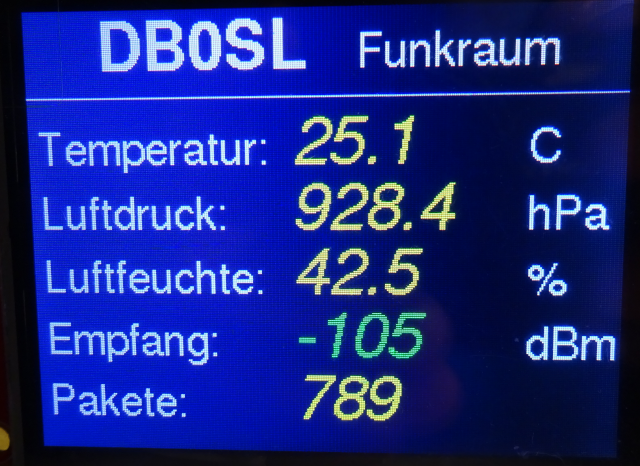

auf der Platine ist ein kleines blaues Display. Das geht grundsätzlich, aber schön ablesbar wird es erst mit einem TFT Farb Display mit 2,8 Zoll.

Beispiel Link: 2,8" Farb Display

Suchbegriff: „2,8“ TFT SPI„

Das Display muss ein SPI Interface haben.

LoRa Platine … 25.-
Antennenkabel … 7.-
SMA Stecker … 2.-
Farbdisplay … 10.-

Gesamtkosten: 44.-
