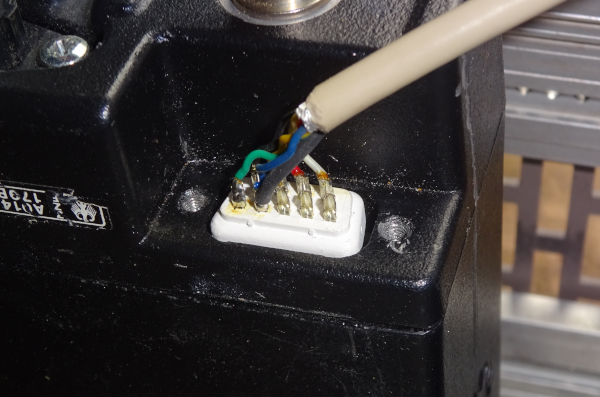

das MC Micro hat eine 9-pol Sub D Buchse. Diese ist tief im Gerät versenkt, sodass nur ein Stecker ohne Metallrahmen passt.
| Pin | Kabelfarbe | Funktion |
|---|---|---|
| 1 | - | - |
| 2 | Schirm | GND |
| 3 | - | - |
| 4 | - | - |
| 5 | - | - |
| 6 | - | - |
| 7 | gelb-RX | Empfangsdaten RX→Modem |
| 8 | - | - |
| 9 | - | - |

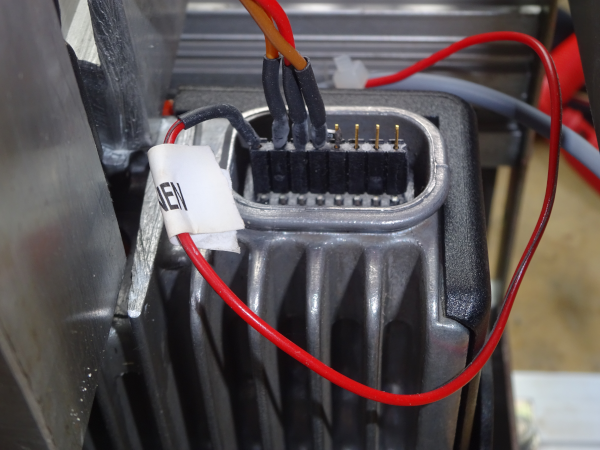

Der Anschluss erfolgt über eine 8pol Buchsenleiste. In dieser Liste wird angenommen, dass Pin 1 außen am Geräterand ist. Es ist die untere der beiden Reihen.
| Pin | Kabelfarbe | Funktion |
|---|---|---|
| 1 | - | unbenutzt |
| 2 | - | unbenutzt |
| 3 | - | unbenutzt |
| 4 | - | unbenutzt |
| 5 | Schirm-TX | GND |
| 6 | gelb-TX | Sendedaten Modem→TX |
| 7 | orange-TX | PTT Modem→TX |
| 8 | rot-SW | +12V zum Einschaltrelais |
zwischen 4 und 5 wird ein Widerstand 1,2kOhm gelötet.
